Описание

BioTem Ti-Base Abutment

Титанова CAD/CAM база за индивидуални имплантни конструкции

Фабрична прецизност. Дигитална свобода. Надеждна връзка между импланта и CAD/CAM реставрацията.

BioTem Ti-Base Abutment е високопрецизна титанова база, предназначена за изработване на индивидуални имплантни конструкции чрез CAD/CAM технология. Ti-Base служи като стабилна фабрично произведена връзка между импланта и индивидуално проектираната циркониева или друга съвместима протетична надстройка.

Системата предлага богат избор от Hex и Non-Hex, различни гингивални височини и две основни коронарни геометрии – Open Type и Cylinder Type, което позволява адаптиране към широк спектър от клинични ситуации.

Основни предимства

Създаден за CAD/CAM производство

BioTem Ti-Base Abutment позволява изработването на индивидуални конструкции чрез дигитален workflow:

Implant → Scan Body → Intraoral Scan → CAD Design → CAM производство → Ti-Base → окончателна конструкция

Подходящ е за:

• индивидуални циркониеви корони
• CAD/CAM имплантни корони
• хибридни конструкции
• индивидуални протетични решения
• винтово задържани възстановявания
• мостови конструкции при подходящ Non-Hex вариант

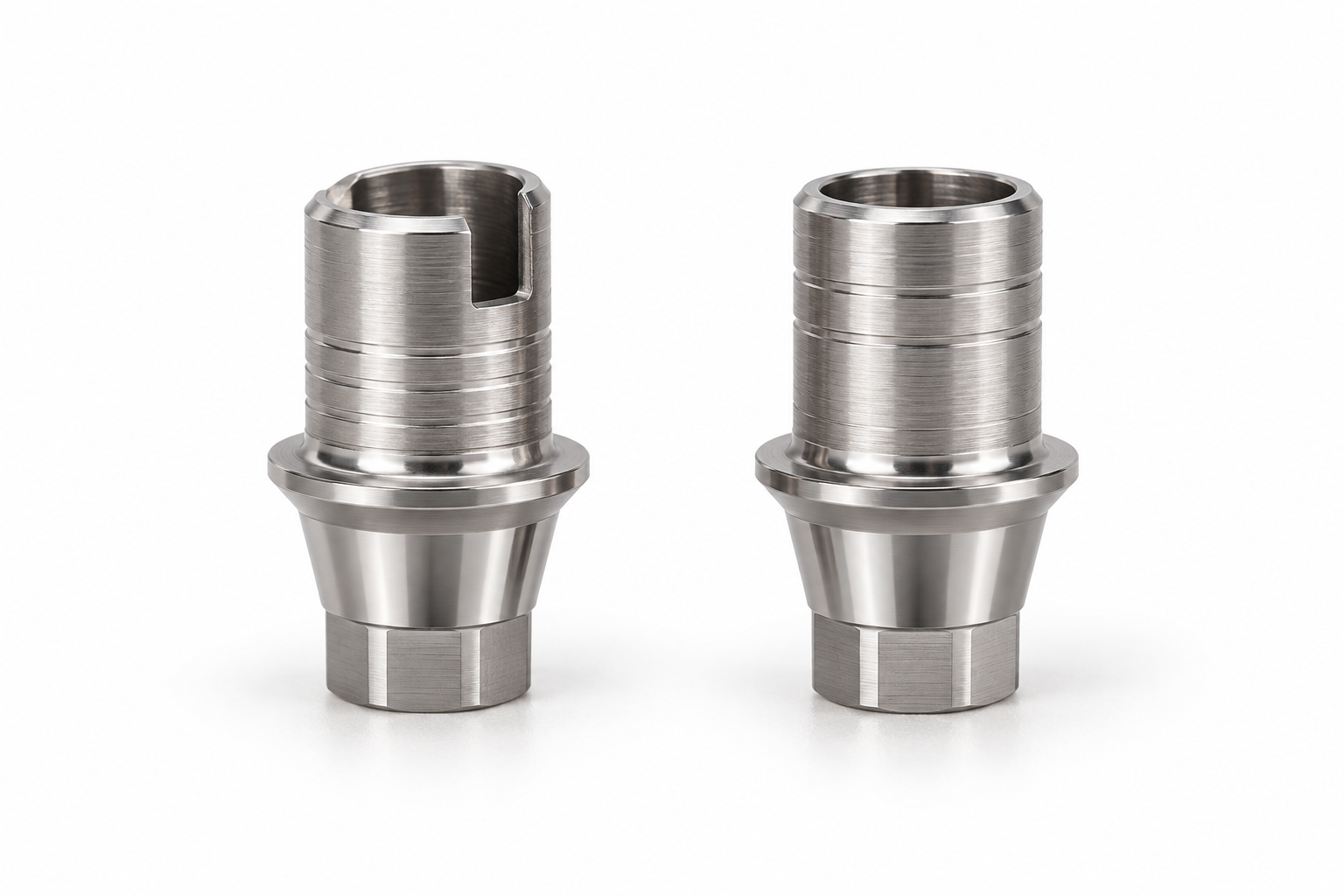

Open Type и Cylinder Type

BioTem предлага две основни геометрии на Ti-Base.

Open Type

Отвореният дизайн предоставя допълнителна свобода при индивидуалното проектиране на надстройката и е подходящ за случаи, при които CAD/CAM дизайнът изисква специфична коронарна геометрия.

Cylinder Type

Цилиндричната форма осигурява увеличена контактна повърхност между Ti-Base и протетичната надстройка и създава стабилна основа за циментиране/бондинг според използвания протетичен протокол.

Hex и Non-Hex варианти

Hex – антиротационна връзка

Hex Ti-Base е подходящ предимно за единични имплантни възстановявания.

Антиротационната геометрия:

• фиксира ротационната позиция
• улеснява точното позициониране
• осигурява стабилност на единичната конструкция
• подпомага предвидимото CAD/CAM протезиране

Non-Hex – за свързани конструкции

Non-Hex Ti-Base позволява по-голяма свобода при позициониране и е предназначен за протетични ситуации, при които не е необходима индивидуална антиротационна фиксация на всяка база.

Подходящ е за съответните мостови и свързани конструкции.

Различни височини

Според конфигурацията BioTem Ti-Base се предлага с:

• H4.0 Open
• H4.0
• H6.0

Това позволява избор според:

• наличното вертикално пространство
• дизайна на реставрацията
• височината на бъдещата корона
• необходимата ретенционна повърхност

Четири гингивални височини

Предлагат се варианти с C = 1, 2, 3 и 4 mm.

Така правилната база може да бъде избрана според:

• дебелината на гингивата
• дълбочината на импланта
• позицията на протетичния ръб
• индивидуалния emergence profile

Narrow Ø4.0 – Hex

Височина	C1	C2	C3	C4
H4.0 Open	TIBS-011 MSA	TIBS-021 MSA	TIBS-031 MSA	TIBS-041 MSA
H4.0	TIBS-014 MSA	TIBS-024 MSA	TIBS-034 MSA	TIBS-044 MSA
H6.0	TIBS-016 MSA	TIBS-026 MSA	TIBS-036 MSA	TIBS-046 MSA

Винт: Abutment Screw M1.6 – AAHS 1687 Gold

Narrow Ø4.0 – Non-Hex

Височина	C1	C2	C3	C4
H4.0 Open	TIBS-011 MNSA	TIBS-021 MNSA	TIBS-031 MNSA	TIBS-041 MNSA
H4.0	TIBS-014 MNSA	TIBS-024 MNSA	TIBS-034 MNSA	TIBS-044 MNSA
H6.0	TIBS-016 MNSA	TIBS-026 MNSA	TIBS-036 MNSA	TIBS-046 MNSA

Винт: Abutment Screw M1.6 – AAHS 1687 Gold

O Platform Ø4.0

Hex

C	H4.0 Open
C1	OTIBS-011 MS
C2	OTIBS-021 MS
C3	OTIBS-031 MS
C4	OTIBS-041 MS

Non-Hex

C	H4.0 Open
C1	OTIBS-011 MNS
C2	OTIBS-021 MNS
C3	OTIBS-031 MNS
C4	OTIBS-041 MNS

Винт: Abutment Screw M1.6 – OAAHS 1612 Ebony

Regular Ø4.5 – Hex

Височина	C1	C2	C3	C4
H4.0 Open	TIBS-012 SA	TIBS-022 SA	TIBS-032 SA	TIBS-042 SA
H4.0	TIBS-014 SA	TIBS-024 SA	TIBS-034 SA	TIBS-044 SA
H6.0	TIBS-016 SA	TIBS-026 SA	TIBS-036 SA	TIBS-046 SA

Винт: Abutment Screw M2.0 – AAHS 2083 Ebony

Regular Ø4.5 – Non-Hex

Височина	C1	C2	C3	C4
H4.0 Open	TIBS-012 NSA	TIBS-022 NSA	TIBS-032 NSA	TIBS-042 NSA
H4.0	TIBS-014 NSA	TIBS-024 NSA	TIBS-034 NSA	TIBS-044 NSA
H6.0	TIBS-016 NSA	TIBS-026 NSA	TIBS-036 NSA	TIBS-046 NSA

Винт: Abutment Screw M2.0 – AAHS 2083 Ebony

Препоръчителен момент на затягане

Според спецификацията на производителя:

• Narrow – 20 Ncm
• Regular – 30 Ncm

За окончателното фиксиране трябва да се използва съответният оригинален BioTem винт за избраната платформа.

Клинични и лабораторни приложения

BioTem Ti-Base Abutment е подходящ за:

• единични имплантни корони
• индивидуални циркониеви реставрации
• CAD/CAM имплантно протезиране
• винтово задържани конструкции
• мостови конструкции с подходящ Non-Hex компонент
• дигитални клиники
• CAD/CAM дентални лаборатории

Технически характеристики

Характеристика	Данни
Продукт	BioTem Ti-Base Abutment
Тип	Titanium Base / Ti-Base
Предназначение	CAD/CAM имплантни конструкции
Геометрии	Open Type / Cylinder Type
Връзка	Hex / Non-Hex
Височини H	4.0 / 6.0 mm
Гингивални височини C	1 / 2 / 3 / 4 mm
Платформи	Narrow / O / Regular
Narrow диаметър	Ø4.0
O диаметър	Ø4.0
Regular диаметър	Ø4.5
Torque Narrow	20 Ncm
Torque Regular	30 Ncm
Workflow	Digital / CAD/CAM

Предимства за клиниката и лабораторията

BioTem Ti-Base Abutment предлага:

• фабрично прецизна имплантна връзка
• богат избор от размери
• Hex и Non-Hex конфигурации
• Open и Cylinder геометрии
• C1–C4 гингивални височини
• H4 и H6 варианти
• възможност за индивидуален CAD дизайн
• ефективен дигитален workflow
• надеждна основа за циркониеви CAD/CAM реставрации
• Narrow, O и Regular решения

Доставка и професионална консултация

Предлагаме:

• оригинални BioTem Ti-Base компоненти
• съответстващи оригинални BioTem винтове
• пълна гама Hex и Non-Hex варианти
• съдействие при избор на височина и платформа
• CAD/CAM консултация
• доставка в цяла България
• индивидуални условия за клиники и дентални лаборатории

Фабрична връзка. Индивидуална реставрация.

BioTem Ti-Base Abutment съчетава прецизността на фабрично произведената имплантна връзка със свободата на индивидуалния CAD/CAM дизайн. Широкият избор от Hex и Non-Hex варианти, различни височини и Open/Cylinder конфигурации позволява оптимално решение за разнообразни клинични ситуации.

BioTem Ti-Base Abutment – стабилната титанова основа за прецизни дигитални имплантни възстановявания.
